詳細說明：
衷心感謝您選購本公司超聲波液位計，燁立是專業生產超聲波液位計廠商，而且超聲波液位計價格優惠，量大從優！本儀表包含多項專利技術，具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便等特點，適用酸、堿、鹽等防腐領域。
本儀表可通過4~20mA連接到顯示表或各種DCS系統中，為工業的自動化運行，提供實時的液位數據。
中英文智能雙菜單二線制超聲波液位計
產品特點：中英菜單、自選語言、操作簡單、輕松讀數。
適用多種工況：空間距離、污水深度、河道水位、儲罐液位等。
1.產品參數
測量范圍：0~5、10、15、25m（根據實測量程選定）
盲區：0.25~0.8m
測距精度：0.25%-0.5%（標準條件）
測距分辨率：1mm
壓力：4個大氣壓以下
儀表顯示：全中文（英文）液晶顯示
模擬輸出：4~20mA
供電電壓：DC24V/1W、DC12V/1W
環境溫度：-20℃~+60℃（可定制高溫型）
防護等級：lP65或lP68
2.鍵盤說明
【SET】：菜單鍵。按【SET】出現密碼界面，輸入密碼“2000”進入菜單；選中要設置的菜單項時按【SET】鍵進入?yún)?shù)設置界面；設置完畢后按【SET】鍵返回菜單。
【▲】：上翻鍵和數字加鍵。在菜單中該鍵作為菜單的下翻鍵用；在更改數據時該鍵作為數字加鍵用。
【▼】：下翻鍵和數字減鍵。在菜單中該鍵作為菜單的下翻鍵用，在更改數據時該鍵作為數字減鍵用。
【?】：移位鍵和退出鍵。修改數據時用于數字移動；在菜單模式下用于退出菜單返回測量界面。
3.顯示界面

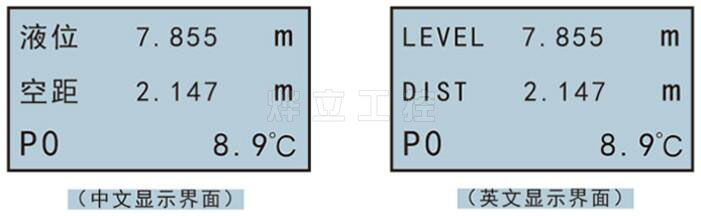

超聲波液位計的測量顯示界面如下圖所示：
首行的是液位值7.855米；第二行的是探頭面到液面的空氣距離2.147米；第三行左側指示發波強度，右側表示當前的探頭處的溫度是8.9度。

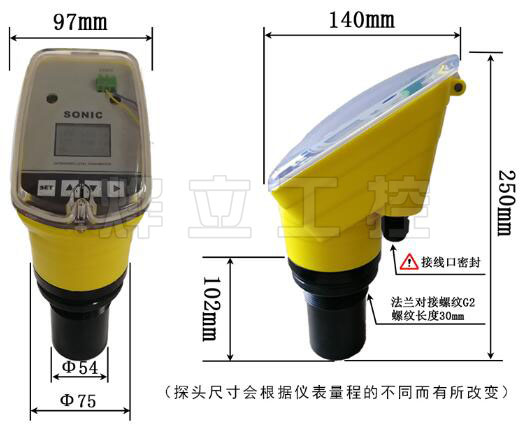

4.儀表外形尺寸

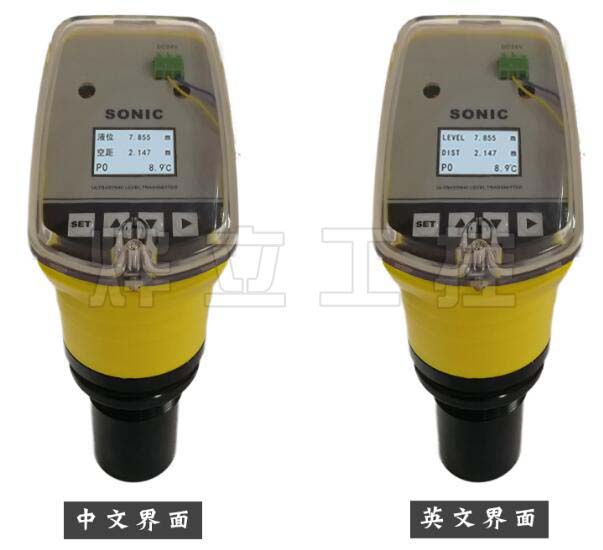

5.中英文界面展示
6.安裝方法：
敞開式工況下一般采用支架安裝方式，本產品自帶鎖緊螺母或自主定制法蘭安裝。在池或罐安裝儀表處割一個略大于探頭直徑的圓孔（60mm），將超聲波液位計探頭放入，然后將螺母或法蘭自下而上旋緊。安裝必須保證超聲波液位計的探頭面與被測液面垂直。常見YEH3000X2中英文雙菜單二線制超聲波液位計常見有以下三種安裝方式。

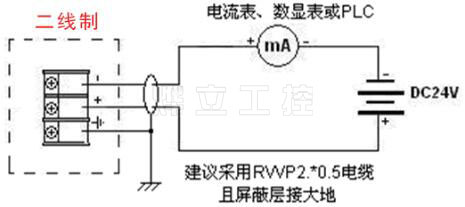

6.1儀表接線
請注意：不要與變頻器使用同一個DC24V電源，且電源負端接地良好。如有隔離器更佳。
6.2安裝參數含義
儀表的探頭發波打到液位后反射回探頭，探頭接收到后計算發波到收波的時間，得到測量距離L，儀表安裝高度TH減去測量距離L將得到當前液位H。儀表量程指儀表能夠測量的距離，安裝高度TH應小于量程。儀表盲區指儀表在探頭附近無法測量的區域，頂部液位與探頭間距應大于盲區，例盲區為0.3m，則液位與探頭間距必須大于0.3m。探頭發波是個擴散過程，即有方向角，安裝的時候要注意，否則可能打到池壁的凸起物或渠道邊沿，影響數據的穩定性。
6.3安裝指導
安裝探頭時，探頭面到頂部液位的距離要超過盲區，探頭端面應伸入罐內。（加延伸管例外）注意安裝角度，探頭應與液位垂直。避開加料扇區。不可在一個罐內同時安裝兩個超聲波儀表。

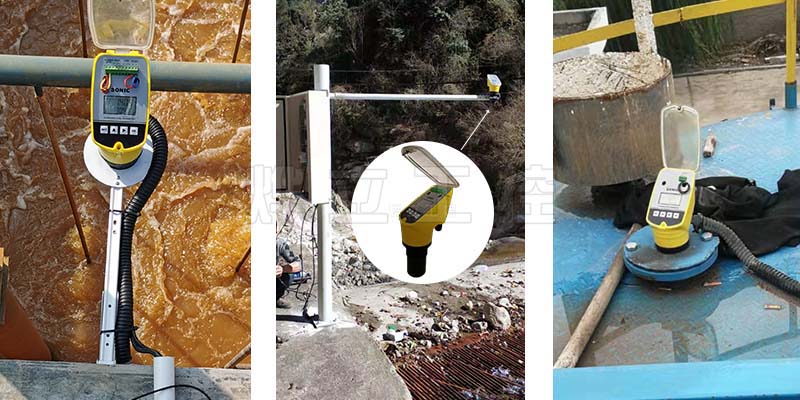

【現場安裝參考】
【延伸管安裝】
若被測高位位于盲區范圍內，超聲波液位計探頭須安裝在延伸管上。短延伸管直徑、長度有限制。詳見右圖。延伸管內避免形成冷凝和粘結。延伸管內表面盡可能光滑（無焊接和接縫）延伸管管口須光滑。有45度的斜角較為理想。
【波導管安裝】
若現場存在強烈的回波干擾（如在狹窄豎井、無法規避的臺階等），推薦使用直徑不小于100mm的超聲波導波管（如PE或PVC的污水管）。波導管內表面盡可能光滑（無焊接點和各種接縫）。頂部有通氣孔。管口有45度的斜角較為理想。確保導波管不被弄臟，如果有必要，定期清理波導管。
7.安裝注意事項：
1）儀表在室外安裝建議加裝遮陽板以延長儀表使用壽命。
2）電線、電纜保護管，要注意密封防止積水。
3）儀表雖然自身帶有防雷器件，但儀表在多雷地區使用時，建議在儀表的進出線端另外安裝專用的防雷裝置。
4）儀表在特別炎熱、寒冷的地方使用，即周圍環境溫度有可能超出儀表的工作要求時，建議在液位儀周圍加設防高、低溫裝置。
8.實物圖展示：
