YEH-3H系列智能超聲波液位計
1、技術參數
◆測量范圍：5m、10m、15m、20m、25m（根據實測量程選定）
◆盲 區：0.25m～0.6m
◆測距精度：0.25%～0.5%（標準條件）
◆測距分辨率：1mm
◆壓 力：4個大氣壓以下
◆儀表顯示：自帶LCD顯示液位或空間距離
◆模擬輸出：4～20mA
◆數字輸出：RS485 / Modbus協議或定制協議
◆供電電壓：DC24V / AC220V，防雷裝置內置
◆環境溫度：－20℃ ～ ＋60℃（高溫定制請說明）
◆防護等級：IP65 / IP68
2、外型尺寸及安裝
① 儀表外形尺寸及安裝原理
探頭尺寸會根據儀表量程的不同而有所改變，若有不同會預先告知！
② 儀表安裝方式
敞開環境下一般采用支架安裝方式，用儀表自帶法蘭或螺母固定。池或罐在安裝位置上割一個略大于探頭直徑（60mm）的圓孔，將儀表放入，然后將法蘭或螺母自下而上旋緊。安裝必須保證儀表的探頭面與被測液面水平。常見有以下三種安裝方式可供選擇。
③ 儀表接線
(1) 兩線制儀表接線
請注意：不要與變頻器使用同一個DC24V電源，且電源負端接地良好。如有隔離器最佳。
(2) 四線制儀表接線
打開前蓋即可看見儀表的接線板。
3、儀表調試
① 鍵盤說明
【SET】：菜單鍵。按【SET】出現密碼界面，輸入密碼進入菜單，設置完畢后，按【SET】鍵退出菜單。
【 ▲ 】：上翻鍵和數字鍵。在菜單中該鍵作為菜單的上翻鍵用；在更改數據時該鍵作為數字鍵用。
【 ?】：移位鍵。在更改數據時，該鍵作為移位鍵用。
【OK】： 確認。選擇菜單或確認選項和數據。
按【SET】鍵，出現密碼界面：“0000”，按【▲】鍵將第一位改為2，即“2000”，按【OK】鍵即可進入?yún)?shù)設置菜單界面。
③ 參數設置
Ⅰ 液位標定（P01）（注：現儀表已隱藏該菜單，此功能由P04菜單實現）
儀表安裝完畢通上電后，液晶上會顯示液位數值，而該數據往往與實際液位不符，故需要液位標定。只要P04菜單設置完畢，便會自動校準液位標定(液位值H)及空距標定(空距值L)。
液位標定自動校準步驟如下：按SET鍵，輸入密碼；再按OK鍵進入?yún)?shù)設置菜單，翻到P04菜單，OK鍵進行P04探頭安裝高度標定；用?鍵(移位)和▲鍵(數字更改)將數字改為實際高度值(如2.100)，按OK鍵確認；在數字不閃爍的情況下按SET鍵退出菜單，此時第一行顯示“H”為當前液位值，表示儀表探頭安裝高度標定完畢，同時液位標定(液位值H)及空距標定(空距值L)也自動校準完畢。
Ⅱ 滿量程20mA對應值設置(P02)
在儀表正常工作時按SET鍵進入?yún)?shù)設置菜單，按▲鍵選擇P02菜單，第二行數字即為20mA對應液位，按OK鍵進行設置。
Ⅲ 顯示模式設置（P03）
P03菜單可更改顯示模式，共有3種顯示模式可供選擇：
00 顯示液位值(H)和溫度值(F)； 01 顯示空距值(L)和溫度值(F)； 02 顯示液位值(H)和空距值(L)。
按▲鍵選擇所需模式然后按OK鍵確認。
Ⅳ 探頭安裝高度設置與液位自動標定(P04)
P04菜單為探頭安裝高度設置，必須是真實有效值。設置好有效安裝高度值后，便會自動校準H和L值(即:液位值和空間距離)。
Ⅴ 反應速度設置（P05）
P05菜單可更改儀表反應速度。液位變化速度越快，相應要求儀表反應的速度越快。本儀表有4中模式可供選擇：00 最快反應速度；01 較快反應速度；02 中速反應速度；03 慢速反應速度。
按▲鍵選擇所需模式然后按OK鍵確認。
【注意】：儀表反應速度越快，儀表顯示數據跳動越大；相反，儀表反應速度越慢，儀表顯示數據越穩定。如果液位變化不是特別快，一般不用修改出廠設置。
Ⅵ 盲區設置（P06）
可更改儀表盲區以適應現場一些復雜工況。例如可以避開附近凸起物對儀表的影響。一般情況不用修改出廠設置。
Ⅶ ID號設置（P07） （注：僅四線制有此功能！）
通訊時用，特別是多機通訊時，缺省為01。
Ⅷ 繼電器輸出設置（注：僅四線制有此功能！）
儀表帶有兩路繼電器，分別是H(上限)，L(下限)。按SET鍵，出現密碼界面：“0000”按【▲】鍵將第一位數字改為3，按【OK】鍵即可進入繼電器參數設置菜單界面。
每組繼電器都有兩個參數與之對應，分別是控制值和回差值。H(上限)繼電器由菜單參數H（控制值）和dH（回差值）控制；L(下限)繼電器由菜單參數L（控制值）和dL（回差值）控制。
對于高點繼電器（H），當測量值由小變大，大于控制值（H）時，繼電器閉合；當測量值小于控制值減去回差值（H-dH）時繼電器斷開。
對于低點繼電器（L），當測量值由大變小，小于控制值（L）時，繼電器閉合；當測量值大于控制值加上回差值（L+dL）時繼電器斷開。

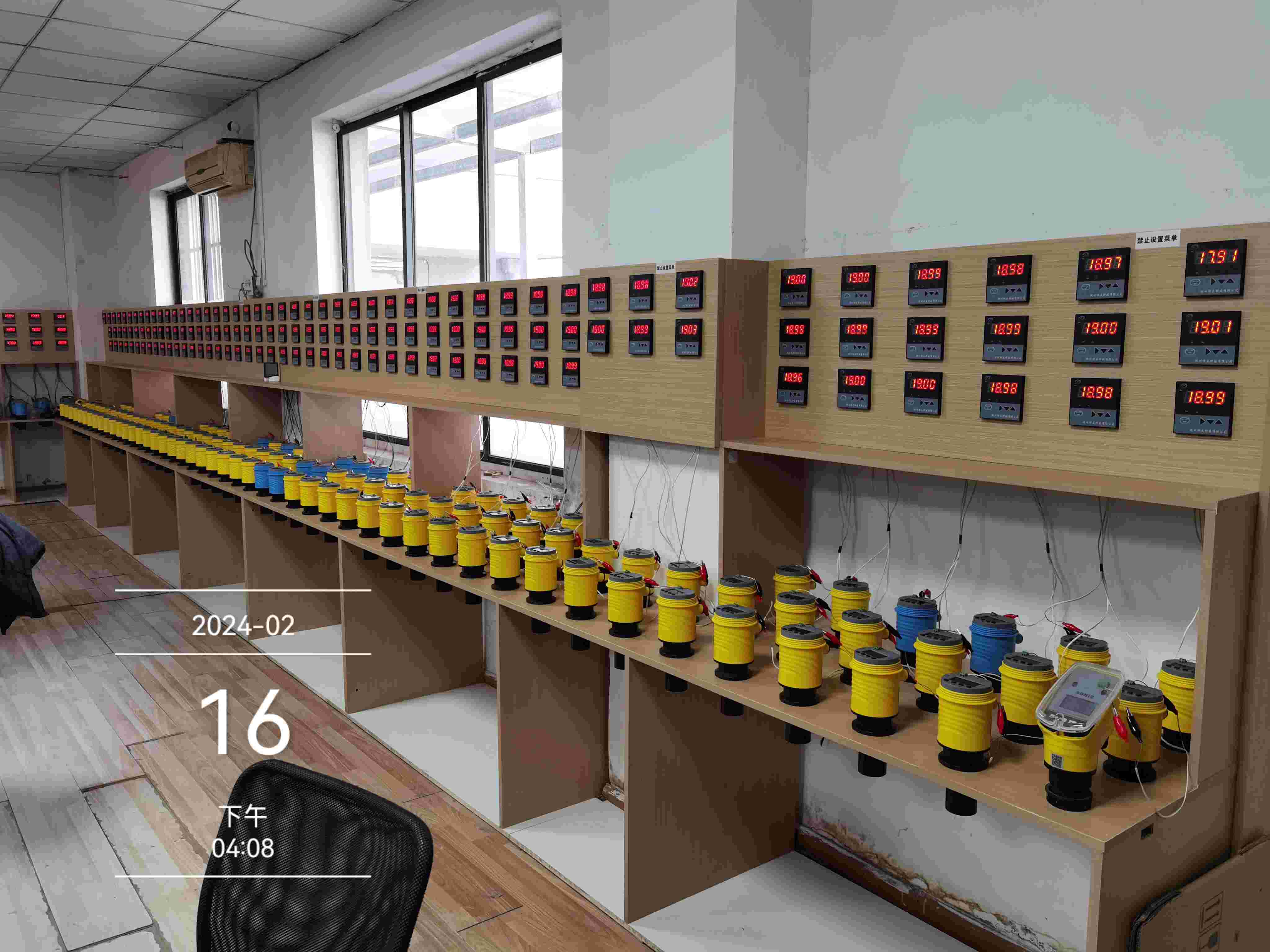

（超聲波液位計通電老化）
Ⅸ 舉例說明
(1) 8米液位，要求低于2米時閉合繼電器開泵注水，高于7米斷開繼電器停泵。
可以使用下限報警繼電器實現，設置回差dL = 7 - 2 = 5 米，設置L = 2米。這樣當液位小于2米的時候，繼電器閉合，開泵注水。當液位大于7米的時候，繼電器斷開，停泵。
(2) 5米液位，高于4米閉合繼電器開泵排水，低于1米時斷開繼電器停泵。
可以使用上限繼電器實現。設置回差dH= 4 - 1 = 3米，H = 4米。這樣就可實現當液位大于4米時繼電器閉合開泵排水，小于1米時停泵。
以上兩個例子都是在只使用一臺泵的情況下，利用回差控制兩個液位點的例子。對于使用多臺泵的場合，可以簡單的設置控制值即可。

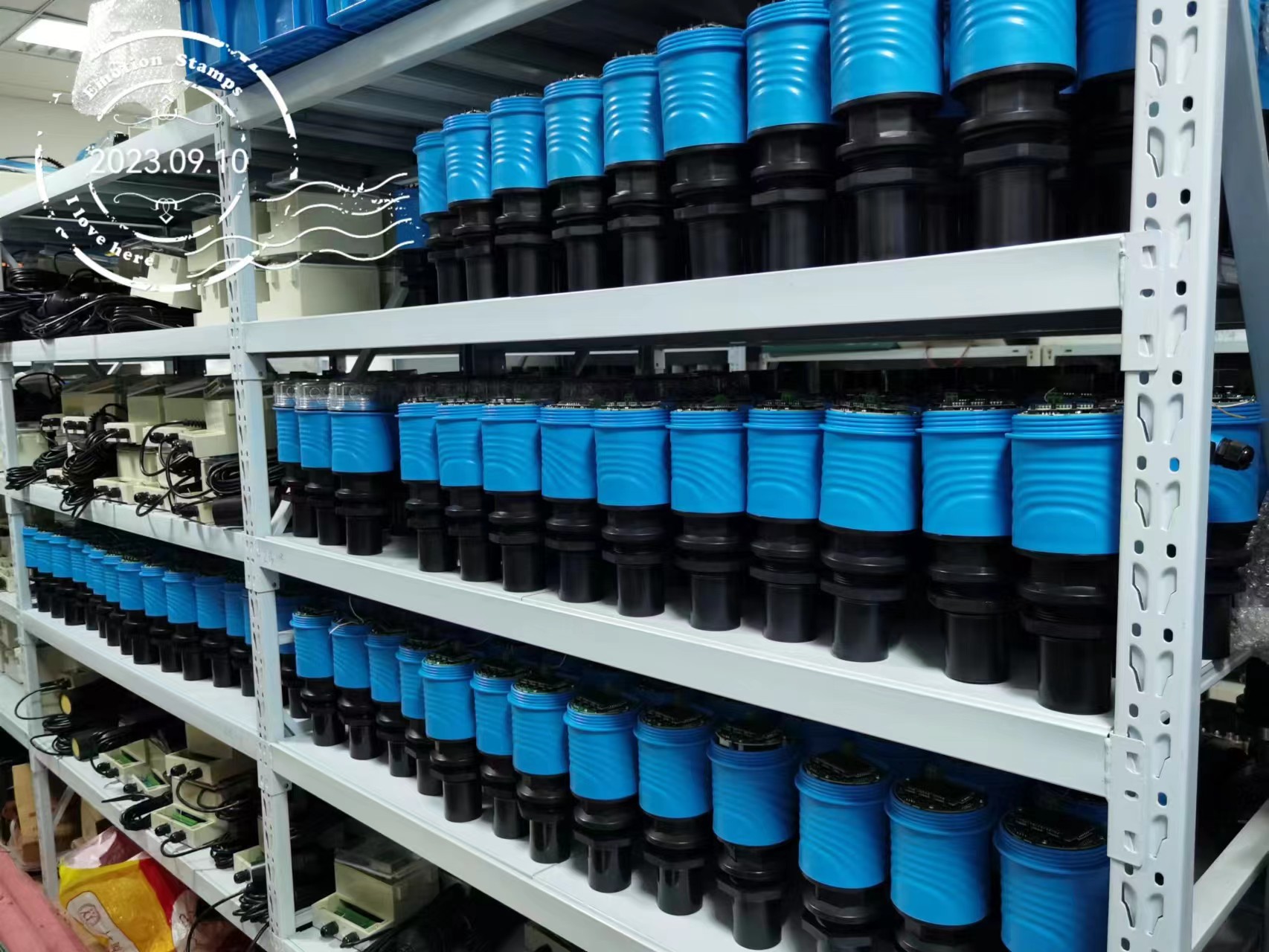

（超聲波液位計調試入庫）
4、定貨須知
◆ 定貨時嚴格按型號含義，詳細注明產品的各項參數，安裝附件、數量等；例：YEH-3H
兩線制量程10米探頭防腐全封閉，則產品型號為：YEH-3H2X-10m-FQ；
◆如有特殊要求的（如銘牌OEM、供電電壓、防護等級等），定貨時請注明；
