名稱：WMB2088-WS真平膜衛生型壓力變送器
市場一部：0571-28812826
市場二部：0571-28115181
市場三部：0571-28992602
瀏覽次數： 次
天貓購買
阿里巴巴采購
0571-86695413
詳細說明：
衷心感謝您選購本公司衛生型壓力變送器，燁立是專業生產壓力變送器生產廠家，而且壓力變送器的價格優惠，壓力變送器多少錢請聯系客服報價，量大從優！WMB2088-WS真平膜衛生型壓力變送器靈敏度高、精度高、抗過載能力強。平膜壓力變送器采用進口傳感器制造，傳感器和放大電路高度集成；采用壓鑄合金鋁表面噴漆殼體，電路零點和增益無須調整；抗干擾能力強，耐酸堿，長期穩定可靠。
工作原理：
WMB2088-WS真平膜衛生型壓力變送器選用進口壓力芯片，敏感元件采用擴散硅離子注入等工藝形成電阻并連接成惠斯通電橋，用微機械加工技術在電橋下形成壓力敏感膜片。當壓力作用在膜片上時，電阻值發生變化并且產生一個與作用壓力成正比的線性化輸出信號。我們?cè)诨菟雇姌蛏霞由现绷麟娫矗蜁?huì)產生一個直流電壓信號的輸出。經過二次轉換線路，實現兩線制4~20MA輸出。
功能特點：
◆穩定性好，滿度、零位長期穩定性可達0.25%FS/年。在補償溫度0～160℃范圍內，溫度飄移低于0.25%FS，在整個允許工作溫度范圍內低于0.5%FS。
◆固態結構，無可動部件，高可靠性，使用壽命長
◆從風壓到水、油都可以進行高精度的測量，不受被測介質質量大小的影響。
◆安裝方便、結構簡單、經濟耐用。
主要技術參數：
|
測量范圍： |
-100KPa - 0 - 100MPa |
|
zui大過載： |
標準量程的2倍 |
|
壓力形式： |
表壓、微差壓 |
|
精度等級： |
0.25%F·S |
|
電源電壓： |
24VDC |
|
負載電阻： |
≤500Ω |
|
測量介質： |
蒸汽壓力或氣體、液體 |
|
長期穩定性： |
±0.25% F·S/年 |
|
環境相對濕度： |
0～95% |
|
補償溫度： |
0～160℃ |
|
工作溫度： |
-20～150℃ |
結構特點：
|
外殼： |
壓鑄合金鋁 |
|
主體結構材料： |
１Cr18Ni9Ti |
|
壓力接口： |
Ｍ２0×１.５或用戶自定 |

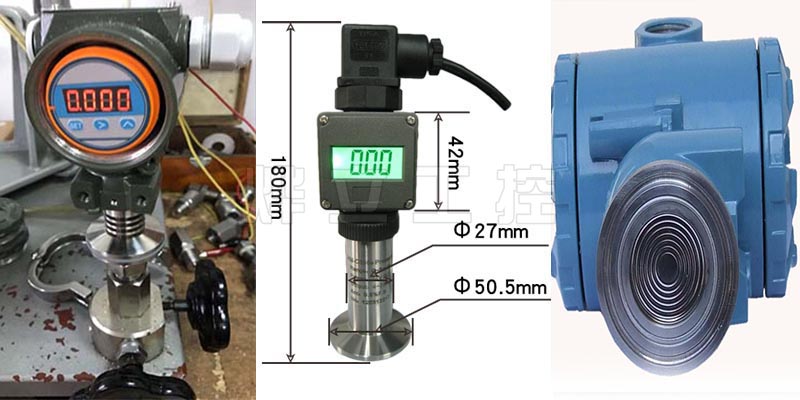

外型尺寸：
調試方法：
擰下衛生型壓力變送器保護蓋，即可看到調零和滿程電阻器，外接標準電源及電流表（0.25級以上），即可調整，步驟如下：
◆在變送器沒有加壓的情況下，調節零點電阻器，使之輸出電流4mA；
◆變送器加壓到滿量程，調節滿程電阻器，使之輸出電流20mA；
◆反復以上步驟兩三次，直到信號正常；
◆調節完畢，擰緊保護蓋。
電器連接圖：
注意事項：
◆凡供貨產品均帶有使用說明書及合格證，其中有產品編號、技術參數、出廠日期等，請認真核對，以免用錯。
◆不可用堅硬的物體直接擠壓變送器膜片，以免損傷衛生型壓力變送器。
◆安裝時應根據產品連接方式和螺紋類型，查對現場接口是否與產品接口一致，連接時應慢速擰緊，不能把轉矩直接加到變送器殼體上，只能加在壓力接口的六方上。
◆接供電電源時應嚴格按照我公司接線說明進行連接。
◆變送器過載壓力不可超過量程的200％ 。
◆使用中發現異常，應關掉電源，停止使用，進行檢查，或直接向我公司技術部門聯系。
◆運輸、儲存時應恢復原包裝，存放在陰涼、干燥、通風的庫房?jī)?nèi)。
