名稱：WZP2088AX-V304溫度變送器智能表頭

市場一部：0571-28812826

市場二部：0571-28115181

市場三部：0571-28992602

瀏覽次數：次

天貓購買

阿里巴巴采購

0571-86695413

詳細說明：

　　衷心感謝您選購本公司溫度變送器模塊，燁立是專業生產溫度變送器廠家，而且溫度控制器價格優惠，溫度變送器模塊多少錢請聯系客服報價，量大從優！WZP2088AX-V304溫度變送器智能表頭，通過定制的高集成度SoC系統級處理器，精準采集溫度傳感器的信號，高精度轉換成標準的模擬DC0~10V電壓信號（0-5V，1-5V可選），并穩定顯示測量值。是集成了溫度測量、模擬量變送輸出和現場顯示為一體的高精密產品。
溫度變送器顯示模塊實物圖

產品特點：
·智能化菜單，界面簡單，讓生產更輕松更有效。
·系統級處理器，讓產品更穩定，更可靠。
·產品支持10種熱電偶。
·產品支持2種熱電阻，涵蓋了絕大部分溫度傳感器。
·任意設置變送輸出范圍，方便現場修改變送器輸出范圍。

面板說明：

產品參數：
●工作電源：DC12~30V（推薦24V）
●測量精度：±0.2%FS±1字
●整機功耗：≤3.85mA
●信號范圍：10種熱電偶，2種熱電阻
●輸出信號：三線制電壓輸出（0-5V，1-5V，0-10V可定制）
●采樣速率：5次/秒
●顯示范圍：-1999～9999·顯示方式：4種顯示方式可供選擇溫度漂移：60PPm/℃
●工作溫度：-10~50℃
●相對濕度：≤85%RH，無強腐蝕性氣體

顯示類型:

型號	顯示屏規格	顯示板尺寸（mm）	主板版號
GWT2088-LED3641	0.36英寸紅色	φ54	P2088-V304
GWT2088-LED3941	0.39英寸紅色	φ54	P2088-V304
GWT2088-LED5641	0.56英寸紅色	φ60	P2088-V304
GWT2088-LCD	0.39英寸綠底黑字	φ54	P2088-V304

注：WZP2088-LED5641適用于3051殼體

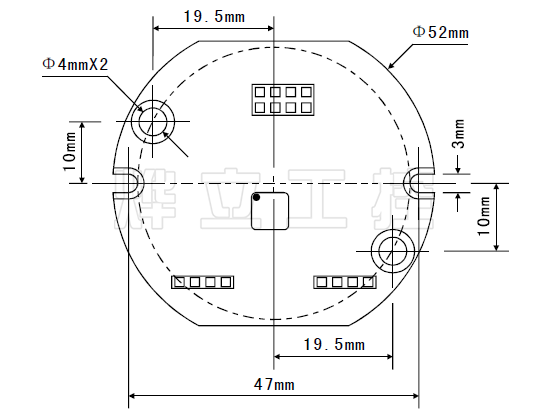

產品尺寸圖:

菜單說明：
按SET鍵進入密碼輸入狀態，此時屏幕顯示“0000”輸入范圍0000~9999，若輸入錯誤密碼或者6秒內無任何操作，將自動退出到測量模式。
“用戶參數菜單”：進入密碼為“3001”，是針對變送器現場使用要求進行一些特殊設置使用。
1、用戶參數菜單（進入方式，按SET鍵，輸入密碼：3001）
（1）參數組：用于變送器用戶選項調節

參數提示符	參數說明	參數范圍	出廠值	備注
Inp	輸入類型選擇	見信號類型	P100	注1
BsI	變送低限值	-11998	0	注2
Bsh	變送高限值	-11998	300	注3
Flt	濾波系數值	0~5	0	注4
Cof	單位選擇	0～9	0	注5
Psb	零點偏移值	-11998	0	注6
Fsk	放大系數值	2.000~1.600	1	注7
End	退出提示			注8

注1：Inp:輸入類型選擇。根據選用傳感器類型調節參數，可選傳感器見前頁信號類型。
注2：Bsl:變送低限值，即輸出4mA對應的值。
注3：Bsh變送高限值，即輸出20mA對應的值。例如標定完成后將BSL和BSH分別設置為0000和1000，則模塊在測量值為0000的時候輸出4mA，測量值是1000的時候輸出20mA。注：bsl和bsh參數用于設置變送器模擬量變送輸出的上限和下限。
注4：FIt濾波系數值。0表示沒有濾波，參數值越大濾波越大，顯示與輸出越穩定，但是滯后也越大。
注5：Cof單位選擇，0~空，1~℃，2~F，3~Kpa，4～Mpa，5～Bar，6～%，7～m，8～A，9～mA。（僅液晶有此選項）
注6：Psb零點偏移值，用于零點顯示調節（顯示值=測量值+Psb）。例如儀表到現場后零點顯示數值為000.1，可調節此項設為-00.1。調節后儀表顯示值為0000。
注7：Fsk放大系數值，用于滿點顯示調節（顯示值=測量值xFsk+Psb）。例如儀表在現場滿點顯示數值為250.0，需要顯示值為300.0可將參數值調節為1.2，調節后儀表顯示值為300.0。參數只改變顯示值與變送值無關。
注8：End退出提示。此時按SET鍵，退出到測量狀態。

端口說明：

特殊說明：
智能板優勢：利用庫存的大量熱電阻溫度變送器，改變參數直接變成熱電偶變送器。如果用戶要求訂貨：
1、一體化帶顯示2088溫度變送器，輸入方式：K型熱電偶，供電電源：DC24V，變送輸出：三線制0~10V電壓信號生產完成的PT100產品基礎上，直接設置參數：lNP=H。即可將變送器設定為測量K型熱電偶模式，無需重新標定參數。
2、K偶接線方式如下圖將熱電偶正極接入2號端子（TC+），將熱電偶負極接入1號端子（GND）。
