防爆壓差/差壓變送器
來源： 燁立工控作者： 小楊點擊數： 次時間：2025-10-22

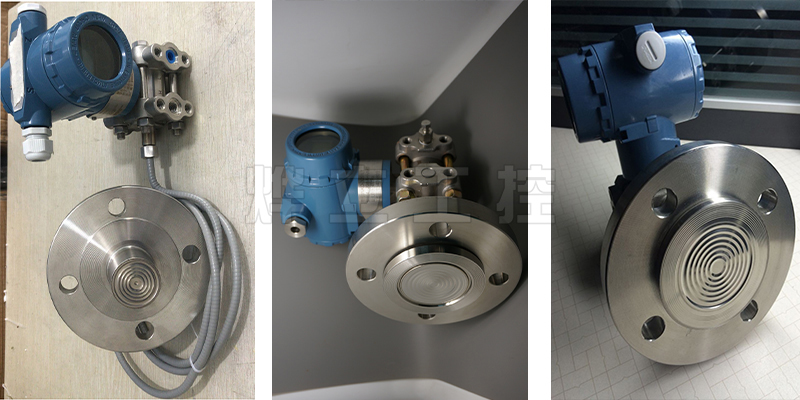

衷心感謝您選購本公司差壓變送器，燁立是專業生產智能差壓變送器廠家，而且差壓變送器價格優惠，差壓變送器多少錢請聯系客服報價，量大從優！YEH-3351單法蘭側裝差壓/壓差變送器
是我公司自行開發的多功能數字化智能儀表，在采用世界先進的、成熟的、可靠的電容傳感器技術基礎上，結合先進的單片計算機技術和傳感器數字轉換技術精心設計而成。
|
檢驗報告 |
|
產品名稱： |
防爆壓力/差壓變送器 |
|
型號規格： |
YEH-2088/3351 |
|
委托單位： |
杭州燁立科技有限公司 |
|
檢驗類別： |
型式檢驗 |
煤炭科學技術研究院有限公司檢測中心(原煤炭科學研究總院檢測中心)(國家安全生產北京礦山井巷設備與礦用油品檢測檢驗中心)
（壓力/差壓防爆合格證，注：檢測報告詳見下方 “附件1、附件2”）
一、工作原理簡介
壓力或差壓產生的電容差經數字化信號轉換，變?yōu)轭l率信號送到微處理器，經過微處理器運算處理后作為一個電流控制信號送到電流控制電路，轉化為4-20mA模擬電流輸出。
二、YEH-3351差壓變送器技術參數：
◆液位測量精度達±0.075%~±0.5%
◆測量范圍：500mmH20至250000mmH20
◆平膜式、插入式及法蘭規格可選
◆可選灌充液，滿足不同場合測試
◆接液材質：316L不銹鋼、哈氏合金、蒙乃爾、擔及重金屬膜片可選
三、YEH-3351差壓變送器的特點：
壓差變送器核心部件采用十六位單片機，其強大的功能和高速的運算能力保證了差壓變送器的優良品質。整個的設計框架著眼于可靠性、穩定性、高精度和智能化，滿足日益提高的工業現場應用之要求。為此，軟件中應用了數字信號處理技術，使其具有優良的抗干擾能力和零點穩定性，且具備零點自動穩定跟蹤能力（ZSC）和溫度自動補償能力（TSC）。強大的界面功能無需手操器保證了良好的交互性。
性能參數
|
量程范圍 |
負壓壓差測量范圍：0 ~ 100Pa、-4MPa ~ 4MPa、0 ~ 25Mpa（可按需定制）
壓力測量范圍：-100KPa ~ 40MPa（可按需定制） |
壓力類型 |
表壓、差壓 |
|
供電輸出 |
4~20mA、4~20mA+HART協議（10.5V~36V，一般24V） |
精度 |
±0.075%FS；±0.1%FS；±0.5%FS |
|
零點溫漂 |
±0.25%FS/55℃ |
滿量程溫度影響 |
±0.5%FS/55℃ |
|
環境溫度 |
-30℃~80℃；帶液晶表頭-30℃~70℃ |
介質溫度 |
-40℃~104℃ |
|
儲存溫度 |
-40℃~85℃ |
絕緣電阻 |
≥100M Q/500VDC |
|
（200MQ/250VDC） |
|
防護等級 |
IP65 |
隔爆等級 |
Exd II BT6 Gb |
|
靜壓范圍 |
16MPa、25MPa、40MPa |
zui大過載 |
16MPa |
|
長期穩定性 |
±0.2%FS/年 |
膜片材質 |
316L（316L噴四氟、哈C、但只適用法蘭平膜系列產品） |
|
排氣/排液閥 |
316不銹鋼 |
O型圈 |
丁腈橡膠（與測量介質接觸） |
|
灌充液 |
硅油 |
法蘭和夾塊 |
304不銹鋼 |
|
殼體材料 |
壓鑄鋁環氧樹脂涂層 |
電氣接口 |
M20×1.5內、NPT1/2內 |
|
工藝接口 |
M20×1.5（Male）帶焊管、304三閥組M20×1.5（Male）帶焊管 |
重量 |
3.5kg（不包含選件） |
|
NPT1/4（Female）、304三閥組NPT1/4（Female）、NPT1/2（Male）、NPT1/2（Female） |
|
G1/2（Male）帶焊管、G1/4（Male） |

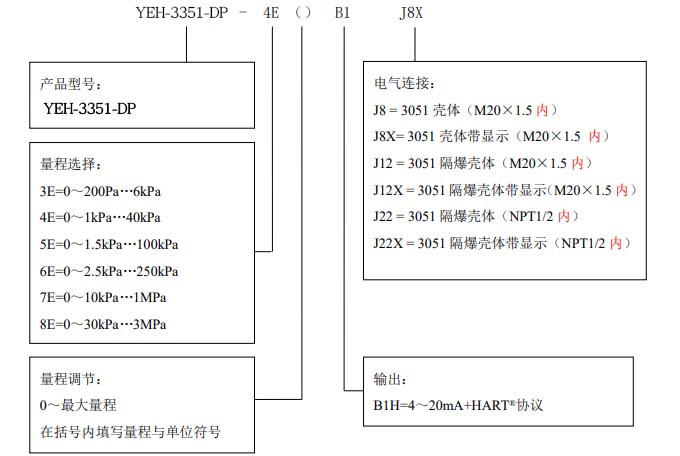

產品選型：
舉例：YEH-3351
-DP-4E（0～20kPa）B1H J8X C1 B3
表示差壓變送器
產品型號：YEH-3351
-DP，量程選擇:0～1kPa…40kPa，量程調節：0～20kPa，輸出: 4～20mA+HART協議，電氣連接：3351 殼體帶顯示（M20×1.5 內），工藝接口：M20×1.5（Male）帶焊管，安裝支架：管裝平支架
訂購提示：配件需要單獨選購，詳情聯系客服。
附件1---
煤炭科學技術研究院有限公司檢測中心
檢驗報告
NO：202054086
第 1 頁共 6 頁
|
產品名稱 |
防爆壓力/差壓變送器 |
型號規格 |
YEH-2088/3351 |
|
防爆標志 |
Ex d IIC T6 Gb |
檢驗類別 |
型式檢驗 |
|
委托單位 |
杭州燁立科技有限公司 |
郵政編碼 |
/ |
|
生產單位 |
杭州燁立科技有限公司 |
聯系電話 |
0571-86695413 |
|
到樣日期 |
2020.4. 21 |
樣品狀態 |
適檢 |
|
樣品數量 |
3 |
樣品編號 |
2020054086-1?3 |
|
檢驗日期 |
2020.4.23?2020.6. 12 |
檢驗地點 |
防爆電氣檢驗室 |
|
檢驗項數 |
8 |
生產日期 |
/ |
|
檢驗依據 |
GB 3836.1-2010《爆炸性環境 第1部分：設備 通用要求》
GB 3836.2-2010《爆炸性環境 第2部分：由隔爆外殼“d”保護的設備》
GB/T 4208-2017《外殼防護等級（IP代碼)》 |
檢
驗
結
果 |
依據檢驗依據所列項目要求，所檢樣品檢驗合格；
詳細檢驗結果見第3?5頁。
檢驗專用章
簽發日期2020年6月16日
|
|
備注 |
/ |
附件2---
防爆合格證
證號：CCRI 20.1076
|
單 位： |
杭州燁立科技有限公司 |
|
地 址： |
杭州市下城區華西路299、301號4幢728室 |
|
產品名稱： |
防爆壓力/差壓變送器 |
|
型號規格： |
YEH-2088/3351 |
|
防爆標志： |
Ex d IIC T6 Gb |
|
技術文件： |
Q/YLKJ 002-2019 |
|
圖 號： |
YEH-2088/3351-00 |
|
備 注： |
1.額定電壓： DC 24V、DC 12V、DC 3.6V;
2.輸出信號：4~20mA、MODBUS、 RS485 協議、HART 協議;
3.防護等級:：IP66。
|
經過上述產品圖樣及技術文件的審查和樣品的檢驗，其符合以下現行國家標準：GB 3836. 1-2010; GB 3836. 2-2010;GB/T 4208-2017
發 證 日 期：2020 年 6 月 16 日
有 效 期 至：2025 年 6 月 15 日
煤炭科學技術研究院有限公司檢測中心(煤炭科學研究總院檢測中心)(國家安全生產北京礦山井巷設備與礦用油品檢測檢驗中心)
注：本證僅對與送檢樣品一致的產品有效。
中心地址：北京市和平里青年溝路5號 電話：010-89268018
防燥合格證查詢網址：http://www.ccritc.com.cn/Home
