被測介質 |
無雜質、中低流速氣體 |
|||
|
執行標準 |
封閉管道中氣體流量的測量—渦輪流量傳感器（GB/T18940-2003） |
|||
|
檢定規程 |
渦輪流量計（JJG1037-2008） |
|||
|
儀表口徑及連接方式 |
法蘭連接型 |
不銹鋼體 |
DN25-DN150 |
|
|
法蘭標準 |
常規標準 |
GB/T 9119-2010 |
||
|
檢定條件 |
檢定裝置 |
①標準表法氣體流量檢定裝置 |
||
|
使用條件 |
環境條件 |
環境溫度 |
20℃ |
|
|
相對濕度 |
75% |
|||
|
介質溫度 |
-30℃～+80℃ |
|||
|
環境溫度 |
-20℃～+60℃ |
|||
|
相對濕度 |
5%～90% |
|||
|
大氣壓力 |
86kPa～106kPa |
|||
|
防護等級 |
IP65 |
|||
|
防爆等級 |
ExdⅡBT6（隔爆型） |
|||
|
電氣接口 |
M20*1.5內螺紋 |
|||
|
儀表口徑 |
常規流量范圍 (m3/h) |
最大壓損（kPa） |
|
|
25 |
S |
4-40 |
1.1 |
|
50 |
S1 |
6-65 |
0.7 |
|
S2 |
10-100 |
1.0 |
|
|
80 |
S1 |
12-250 |
1.0 |
|
S2 |
20-400 |
1.5 |
|
|
100 |
S1 |
20-400 |
0.8 |
|
S2 |
32-650 |
1.7 |
|
|
150 |
S1 |
32-650 |
0.7 |
|
S2 |
50-1000 |
1.0 |
|
|
S3 |
80-1600 |
2.0 |
|
|
準確度等級 |
1.5級（1.0級需訂制） |
||

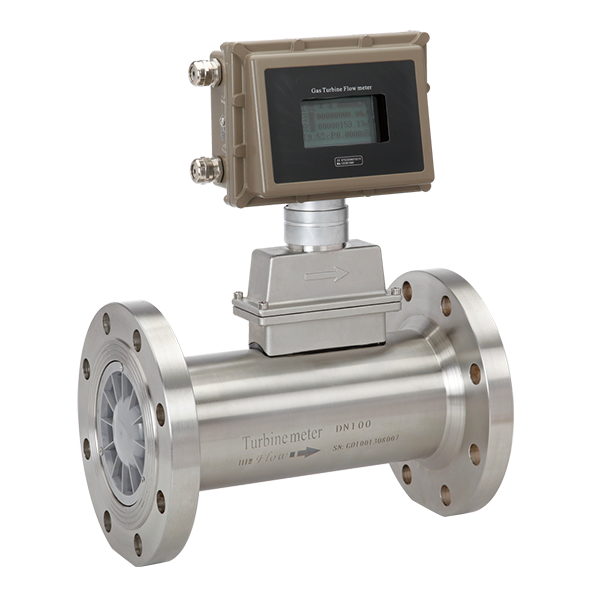

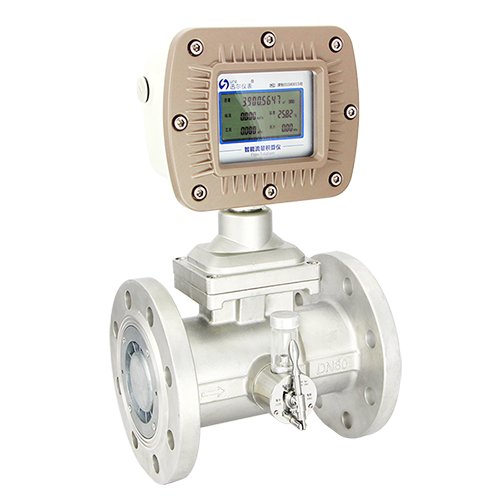

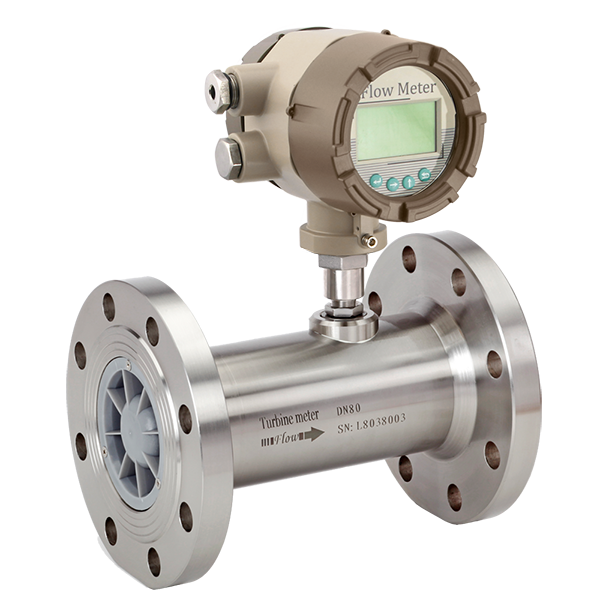

| 產品圖片 |
 |
 |
 |
|||
| 儀表型號 | YL-LWGY-D2 | YL-LWGY-E | YL-LWGY-D4 | |||
| 信號輸出 | 4-20mA/脈沖 | 4-20mA/脈沖 | 4-20mA/脈沖 | |||
| 供電電源 | 鋰電池+DC24V | 鋰電池+DC24V | 鋰電池+DC24V | |||
| 精度等級 | 1.5～1.0級 | 1.5～1.0級 | 1.5～1.0級 | |||
| 測量范圍 | 標準量程 | 標準量程或擴展量程 | 標準量程或擴展量程 | |||
| 顯示器 | 有 | 有 | 有 | |||
| 溫壓補償 | 有 | 無 | 有 | |||
| 通訊接口 | RS485 | RS485 | RS485 | |||
| 儀表材質 | 鋁合金或不銹鋼 | 鋁合金或不銹鋼 | 鋁合金或不銹鋼 | |||
| 防爆等級 | ExdIICT6 Gb | ExdIICT6 Gb | ExdIIBT6 | |||
| 防護等級 | IP65 | IP65 | IP65 | |||
| 整機功耗 | DC24V | 3.6V鋰電池 | DC24V | 3.6V鋰電池 | DC24V | 3.6V鋰電池 |
| <24W | <800uA | <24W | <700uA | <24W | <3.6mW | |
| 儀表通經 | DN25～DN400 | DN25～DN400 | DN25～DN150 | |||
| 安裝方式 | 法蘭/螺紋安裝 | 法蘭/螺紋安裝 | 法蘭安裝 | |||
| 介質溫度 | -30℃～+80℃ | -30℃～+80℃ | -30℃～+80℃ | |||
| 環境溫度 | -20℃～+60℃ | -20℃～+60℃ | -20℃～+60℃ | |||
