超聲明渠流量計把明渠內流量的大小轉成液位的高低。測量明渠內水的流量。如灌渠、污水溝、城市下水道的流量。明渠污水流量計的應用場所有城市供水引水渠、火電廠冷卻水引水和排水渠、污水治理流入和排放渠、工礦企業廢水排放以及水利工程和農業灌溉用渠道。明渠流量計儀表直接測量的物理量是液位。用于明渠測流量時，在明渠上安裝量水堰槽。量水堰槽把明渠內流量的大小轉成液位的高低。儀表測量量水堰槽內的水位，再按相應量水堰槽的水位-流量關系反算出流量。常用的量水堰槽有，直角三角堰、矩形堰和巴歇爾槽。

燁立超聲波明渠流量計技術指標
1. 流量量程：0.1升/秒～10米３/秒(由配用量水堰槽的規格決定)
2. 流量不確定度：5%
3. 超聲波最大測距：2米
4. 探頭盲區：0.4米(從探頭的法蘭盤起，0.4米內不能用于測量)
5. 測距誤差：＜0.4%  或±3毫米（在1米量程內）
6. 水位分辨力：1毫米
7. 儀器防護：探頭為可防水式不可以浸水；儀器為防塵式
8. 交流或直流供電： 交流：220V　50HZ  2W；直流供電DC12-24v

量水堰槽構造及安裝的技術參考
選擇量水堰槽的種類，要考慮渠道內流量的大小，渠道內水的流態，是否能形成自由流。流量小于40L/s時，一般應選擇直角三角堰。大于40L/s，一般應選擇使用巴歇爾槽。流量大于40L/s，渠道內水位落差又較大，可以選擇矩形堰。條件允許，選擇巴歇爾槽。巴歇爾槽的水位-流量關系是由實驗標定出來的，而且對上游行進渠槽條件要求較弱。三角堰和矩形堰的水位-流量關系來源于理論計算，容易由于忽視一些使用條件，帶來附加誤差。
（1）量水堰槽可以用玻璃鋼制做。三角堰和矩形堰的堰口是關鍵尺寸，加工要準確。朝向進水一側表面要平滑。巴歇爾槽內尺寸要準，內表面要平滑。喉道部分是關鍵尺寸，要更準確。
（2）直角三角堰：直角三角堰的加工。水位-流量對應關系。注意，安裝該直角三角堰的上游渠道寬是600mm，三角頂角與上游渠底的高度是250mm。如不是這種情況，水位-流量表應另行計算。使用上述三角堰，可以在參數表“液位-流量對應表” “堰槽種類”內選“直角三角堰”，儀表內已有該堰板的水位-流量表。
（3）矩形堰：水位-流量對應關系矩形堰的水位-流量關系主要取決于堰口寬的“b”。也與上游渠道寬“B”和堰坎高“p”有關。矩形堰，可以在參數表“液位-流量對應表” “堰槽種類”內選“250矩形堰”、“500矩形堰”等。儀表內已有水位流量表。

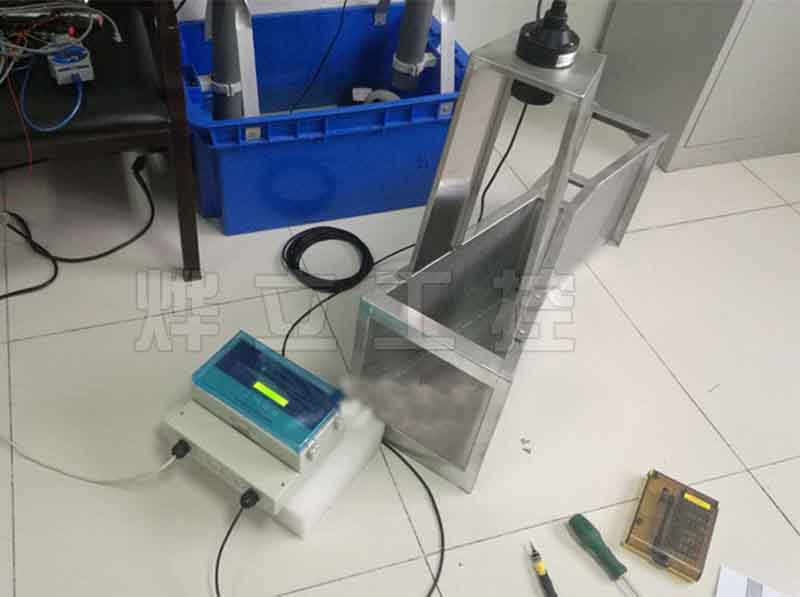

Q：超聲波明渠流量計如何正確安裝？
（1）如何選堰槽？明渠流量計大多數需要通過堰槽計算流量，選擇量水堰槽的種類，要考慮渠道內流量的大小，渠道內水的流態，是否能形成自由流。通常情況下，最大流量小于40升/秒（144噸/小時）建議使用直角三角堰；大于40升/秒建議使用巴歇爾槽；上游渠道較短，最大流量又大于40升/秒建議使用矩形堰。
（2）若測量的液體有雜質、泡沫存在應該怎么辦？有很多現場，測量的液體存在大量泡沫和雜質，若直接測量會造成誤差，這時候需要在上游加幾層帶孔的擋板，將雜質過濾掉，這樣就可以準確測量了。
（3）若現場渠道不允許加任何擋板和堰槽，還能測量嗎？這種情況要看現場的實際情況，如果渠道比較規范，渠道內沒有任何雜草、垃圾等雜質，直渠道長度達到渠道寬度的15倍，這時候就可以使用安布雷拉特有的無堰槽明渠流量計進行測量。
