浮球開關_水位液位傳感器_浮球液位控制器
來源： 燁立工控作者： 小楊點擊數： 次時間：2025-10-22
浮球液位控制器是根據阿基米德浮力原理設計的，當容器的液位變化時浮球也隨著上下移動，由于磁性作用，浮球水位液位傳感器的干簧管受磁性吸合，從而使傳感器內電阻成線性變化，再由轉換器將這個阻值的變化轉換成4mA～20mA標準直流信號輸出，實現液面的遠距離檢測和控制。YLCC型浮球液位控制器由浮球組件、微動開關組件和外殼組成。一對極性相斥的磁鋼分別安裝在浮球端部和微動開關組件上，當浮球在動作界限內隨液位變化而上下升降時，其端部的磁鋼也隨之上下擺動，通過非導磁的外殼推動微動開關組件上的磁鋼運動，從而使輸出觸點相應接通或斷開，而在升降過程中無任何信號產生。
浮球開關主要技術參數
輸出信號：兩個獨立的 SPDT 觸點
觸點容量：120VAC 16A ，250VAC 10A ，150VDC 0.6A
觸點材質：純銀（Ag）
本體材質：精密氧化鋁陶瓷
開關壽命：5×105次
工作溫度：標準型：-40～150℃
中溫型：≤250℃
高溫型：≤370℃
環境溫度：-40～70℃
工作壓力：1.0～16MPa
介質密度：≥0.4g/cm3
電氣接口：M20×1.5、NPT1/2 內螺紋
防爆等級：隔爆型 ExdIICT1～T6；本安型 ExiaIICT1～T6
防護等級：IP66
過程連接：DN50 以上
蒸汽夾套接頭：G1/2″外螺紋
接液材質：PP；不銹鋼 304；316L；321；316Ti；其它特殊材質
接線盒材質：壓鑄鎂鋁合金表面亞光聚亞胺酯涂層
法蘭標準：HG20592～20635-97，其他法蘭標準（如 GB、JB/T、HGJ、ANSI、DIN 等）請用戶在訂貨時注明
浮球液位開關安裝、使用和維護
（一）安裝

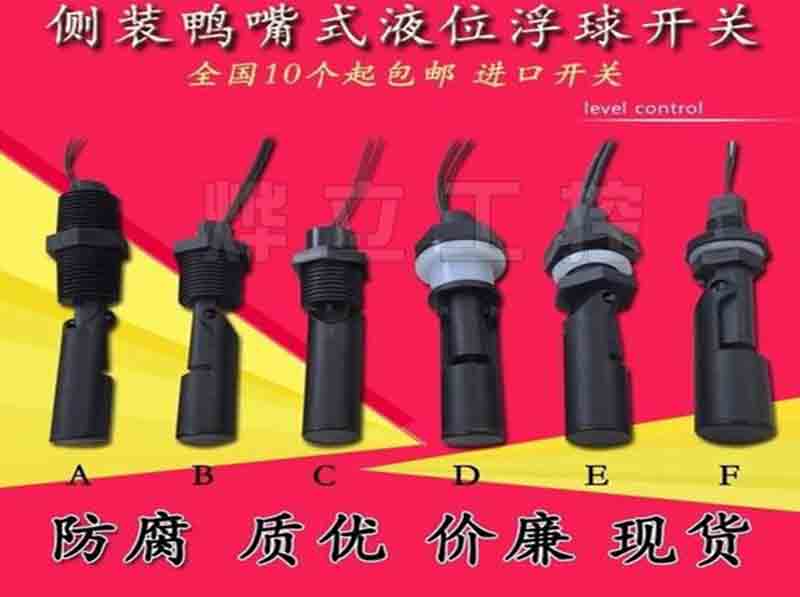

1.YLCC-10、YLCC-20為水平側裝式，YLCC-10T、YLCC-30為頂部安裝式。
2.側裝式開關安裝時需注意螺栓孔方向，安裝后接線口應朝下，以保證浮球可以上下浮動。
3.YLCC-30在安裝時必須注意，由于浮球尺寸為巾125，大于法蘭通徑，因此，安裝時，浮球應能從入孔裝入，或由用戶自配異徑法蘭進行安裝。
4.YLCC-30頂裝式液位開關在安裝前應檢查擋圈和緊固件必須牢固，以免測量失靈或磁浮子脫落。
5.控制開關的安裝位置，應正確選擇在液體波動小、避開或遠離液體介質進出口處，減小介質流體對開關傳感部分的沖擊而產生的影響，同時要保證浮球能夠自由上下浮動。
6.嚴格遵守易爆易燃場合電氣設備使用規程（詳見“防爆產品注意事項”）。
（二）使用
1.接線可根據使用要求采用各種電纜，其中留一芯為接地線或屏蔽端接地。所有接線端子及外接線均須保證接觸良好。出線螺帽要妥善壓緊密封，以防引線松脫。
2.被測介質液面的波動頻率不能太大。介質內不應含有導磁雜質。
（三）維護
1、為保證開關正常工作，應根據使用工況定期清除開關接液部件可能積聚的污垢；
2、控制開關工作異常，首先應按上接線圖檢查開關輸出狀態，接線圖示為浮子未動作時的狀態（常態），浮子動作后狀態應發生變化。
防爆浮球液位開關注意事項
1. 防爆液位開關安裝時仔細核對型號規格及防爆標志 ExdIIBT1~T6, ExiaIICT1~T6
2. 接線電纜的外徑必須與防爆接線盒出線孔密封橡皮圈內徑對等，保證壓緊后的密封性能。見下表
|
密封圈外徑 |
φ20 |
φ18 |
|
密封圈內徑 |
φ12 |
φ10 |
|
電纜外徑 |
φ10.5～φ12 |
φ8.5～φ10 |
3. 安裝環境條件
① 環境溫度：-20℃～＋40℃，空氣相對濕度≤90％，氣壓 80～110kPa
② 環境中可燃?xì)怏w或易燃液體蒸汽爆炸等級不高于 II 類 C 級，自然溫度 T1~T6 組別。產品安裝在 I 區或 II 區危險氣體場所。
4. 防爆液位開關外露部分表面（包括法蘭、接線盒）的最高極限溫度按下表規定不得超過使用場所可能出現的危險氣體自燃溫度的最低值。
|
溫度組別 |
T1 |
T2 |
T3 |
T4 |
T5 |
T6 |
|
最高表面溫度℃ |
450 |
300 |
200 |
135 |
100 |
85 |
5. 隔爆型液位開關必須遵守“斷電源后開蓋”原則。并經常保持產品表面清潔，防止粉塵積聚。
6. 本安型液位開關必須與規定的安全柵 GS8011-EX、GS8111-EX 配套使用(其防爆標志[Exia]IIC)，以構成本安防爆系統；欲與其它型號安全柵配接必須取得防爆檢驗機構認可。
7. 現場使用維護時安全柵必須置于安全場所，系統接線和使用必須同時遵守本產品和所配安全柵的使用說明書。其連接電纜應為屏蔽電纜，芯線面積大于 0.5mm2，屏蔽層應在安全場所接地并與產品外殼絕緣。其電纜布線應盡量避免外界電磁干擾影響，使電纜分布參數控制在 1.0uF/2mH 以內。
8. 防爆液位開關的安裝、使用和維護應用時遵守產品使用說明書、GB3836.15-2000“爆炸性氣體環境用電氣設備第十五部分：危險場所電氣安裝（煤礦除外）”及GB50058-1992“爆炸和火災危險環境電力裝置設計規范”、GB15577-1995“粉塵防爆安全規程”的有關規定。
