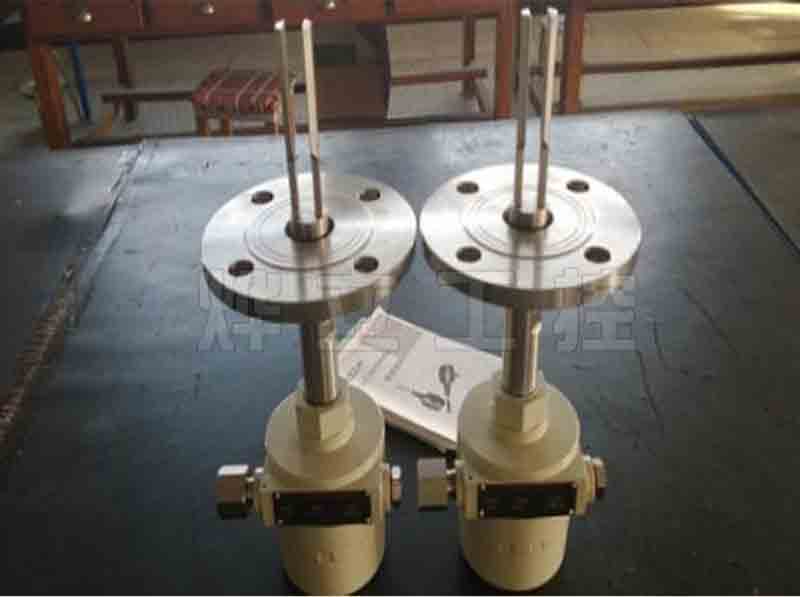

YLSP-YC型音叉液位 /料位開關是一種新型的物位開關。音叉由晶體激勵產生振動，當音叉被物料浸沒時振動頻率發生變化，這個頻率變化由電子線路檢測出來并輸出一個開關量。音叉液位限位開關又被稱作 “電子浮子 ”凡使用浮球液位開關和由于結構、湍流、攪動、氣泡、振動等原因導致不能使用浮球液位開關的場合均可使用 “音叉式物位開關 ”由于音叉物位開關無活動部件，因此無須維護和和調整，是浮球液位開關的升級換代產品。音叉式物位開關廣泛應用于石化、輕工、食品、水處理等行業，對物位進行上/下限位報警及控制。
液位音叉開關技術參數：
● 供電電壓：24VDC；25～250VAC 50Hz
● 工作溫度：叉體：-40～+120℃；儀表：-20～50℃
● 安裝方式：管螺紋：G1″ ；法蘭連接：DN25 PN1.0RF
● 電氣接口：M20×1.5
● 輸出方式：繼電器輸出：20～253VAC，50/60Hz，20～72VDC（當電壓>60VDC時，環境溫度最高50℃）
●NAMUR輸出：連接放大器，符合NAMUR IEC 60947-5-5，大約8.2V，短路電流：大約8.2mA
● 防護等級：IP65
● 接液材質：S31603
● 防爆等級：本安型：ExiaIICT4～T6 隔爆型：ExdIIBT4～T6
音叉液位開關的安裝注意事項：
1、音叉開關正確安裝。
（1）頂部安裝，振動棒垂直向下，可安裝在頂部（遠離進料口）的任何位置。
（2）橫向安裝，振動棒向下傾斜15-20度，以減少物料的沖擊及掛料現象的發生。
（3）橫向安裝，振動棒向下傾斜15-20度，料位開關上方有擋板（長度約250mm，寬度約為200mm），可防止（d）物料在料位開關周圍的不當堆積，并可降低物料對于料位開關的沖擊。
（4）安裝于卸料斗內，料位開關螺牙底端與桶壁之間的最大距離不超過60mm，可避免因物料的不當堆積而發生誤報警的情況。
2、音叉開關錯誤安裝。
（1）水平安裝在填充壁或進料口下方。
（2）安裝角度不正確（振動棒的表面因承受進料和卸料的高負荷壓力而容易出現故障）
（3）料位開關螺牙底端與桶壁之間的距離超過60mm，料位開關將無法正常工作。
禁止：破壞震動棒；折彎震動棒；截斷震動棒；加長振動棒。
