投入式液位計_液位計進口品牌_投入式液位計安裝圖
來源： 燁立工控作者： 小楊點擊數： 次時間：2025-10-22
燁立WMY-A投入式液位計技術參數
|
參數 |
|
壓力范圍 |
0~0.5m ... 200m 水柱 / 0?0.1bar...20bar |
|
壓力類型 |
表壓 |
|
|
|
輸出信號 |
二線制 |
三線制 |
四線制 |
|
4-20mA |
0-10V |
0.5-4.5V/80mv |
|
供電電源 |
12-36V/12V |
12V |
5V/1.5MAor5V |
|
補償溫度 |
-10-70°C |
|
介質溫度 |
-40-125#C |
|
儲存溫度 |
-40-125°C |
|
零點溫漂 |
±1.5%FS |
|
靈敏度溫漂 |
±1.5%FS |
|
過軟壓力 |
150%FS |
|
機械振動 |
20g (20-5000HZ) |
|
沖擊 |
100g(11ms) |
|
綜合精度 |
±0.5%FS
±0.25%FS |
±0.1%FS |
|
|
長期穩定性 |
±0.2%FS/年 |
|
絕緣 |
100MQ/250VDC |
|
材質 |
接線盒低銅鋁合金；液位探頭全不銹鋼;外殼材質不銹鋼304或316L |
|
介質兼容 |
與316L不銹鋼兼容的各種介質 |
|
防護等級 |
IP68 |
|
重量 |
0.6kg (默認帶8米電纜） |
警告：用戶在定購壓力變送器時要注意根據介質的壓力、溫度、防護等級和環境條件選擇合適的規格。
注：杭州燁立科技有限公司非常重視產品質量和研發投入，所生產的儀器儀表與進口產品相比亦好不遜色，而價格要遠低于進口品牌的售價，較高的性價比使得這些國產品牌在投入式液位傳感器等儀表市場上贏得了較好的口碑，在儀表市場上的排名更是突飛猛進地躍升。同時杭州燁立也代理液位計進口品牌E+H，歡迎咨詢！
投入式液位計安裝圖及安裝注意事項
投入式水位計在測量流動或有攪拌的液體的液位時，通常把內徑φ45mm左右的鋼管 （在液體流向的反面不同高度打若干小孔，以便水通暢進入管內）固定于水中，然后將投入式水位計放入鋼管中即可使用。投入式水位計安裝方向?yàn)榇怪保惭b位置應遠離液體出入口及攪拌器。在有較大振動的使用場合，可在投入式水位計上纏繞鋼絲，利用鋼絲減震，以免拉斷電纜線。

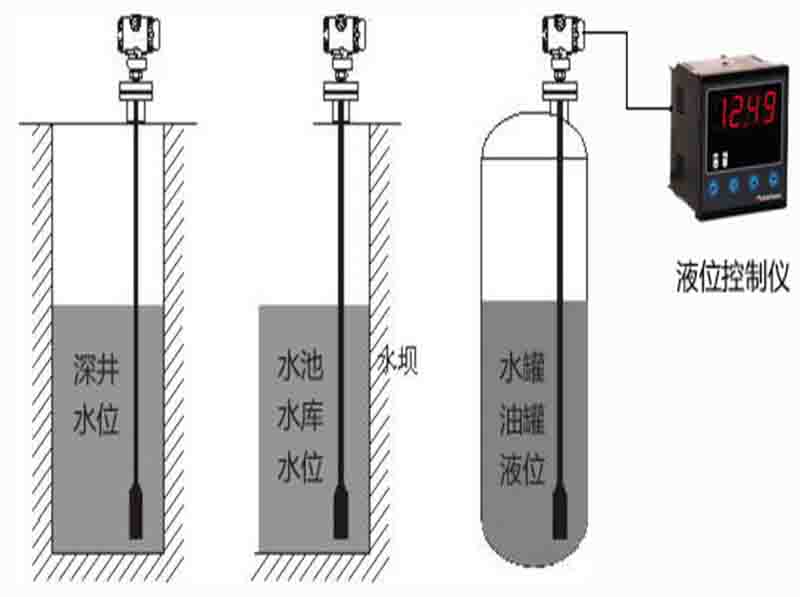

（投入式液位計安裝圖示）
投入式液位計安裝注意事項如下：
（1）儀表安裝環境應符合本說明的要求，應盡量避免安裝在有劇烈振動，強熱源和有大量腐蝕性介質的環境中。
（2）測量頭安裝時可配穩定架，因穩定架較重，裝配時應使夾子與測量之間的導氣電纜不受力，以防止導氣電纜接頭松動而泄漏。
（3）隔爆型儀表要求采用單獨的導線電纜，否則電纜芯須有可靠接地的金屬屏蔽，電纜應為一芯，外徑(9^-10)mm。
（4）電纜通過緊固螺母鎖緊，電纜布設應盡可能減小儀表所受的干擾，中間接頭處應符合防爆防水要求，電纜線應盡量直線布設，不得打卷，不得與高壓電纜捆成一束。
（5）儀表安裝還應符合防爆電氣設備有關的安裝使用規定(非防爆儀表除外)與安全柵組成、使用時對其布線長度、分布電容和電感的限制要求見安全
