污水處理池上的水池液位傳感器一般都是選擇的水池超聲波液位計，原因是水池超聲波液位計是使用的超聲波反射原理，根據水池超聲波液位計發出的聲波與液面的接觸，根據其反射回來的的時間長度，來測量出水池的液位高度在多少。水池使用超聲波液位計具有重量輕、不結垢、不污染介質。
測量污水處理池水池液位，罐體上的液位，河道上的液位等的液位傳感器根據其原理的不同大致分為兩大類，接觸式液位傳感器與非接觸式液位傳感器。
（1）超聲波液位計非接觸式液位傳感器：超聲波液位計使用的是聲波原理，不接觸實際的水池液面，安裝條件一般比較寬松。
（2）投入式液位計接觸式液位傳感器：一般常見的就是投入式液位計在污水處理池上不適用，原因就在于其本身的設計，前端的引壓小孔極易被污水處理池上的顆粒介質所堵塞，甚至破壞膜片，導致整個投入式液位計報廢。
注：超聲波物位計是超聲波液位計（測量液體介質）和超聲波料位計（測量固體介質）的總稱。
水池超聲波液位計技術參數
供電電源: 24V DC / 220V AC 可選信號: 4-20mA、RS232、RS485
產品精度: ±0.5%FS. 可選±0.2％FS. 環境溫度: -30～78℃
可選量程: 0-1～25m 接 線: 兩線制、三線制、四線制
安裝螺紋: M66×2 開孔尺寸: φ68～φ70mm
外形尺寸: 200×86×135 mm 外殼材料: 工程防腐塑料 / PTFE / 鑄鋁合金

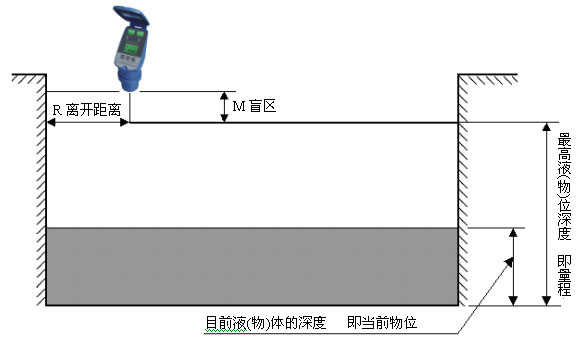

超聲波液位計盲區和安裝參考
|
量程 |
M 盲區的參考值 |
量程 |
R 離開邊緣的參考值 |
|
1.00米 |
≥45厘米 |
1.00米 |
≥35厘米 |
|
3.00米 |
≥50厘米 |
3.00米 |
≥35厘米 |
|
5.00米 |
≥55厘米 |
5.00米 |
≥55厘米 |
|
8.00米 |
≥60厘米 |
8.00米 |
≥85厘米 |
|
12.00米 |
≥100厘米 |
12.00米 |
≥130厘米 |
|
20.00米 |
≥150厘米 |
20.00米 |
≥220厘米 |
水池超聲波液位計選型圖譜
|
YEH-HK |
水池超聲波液位計（內置溫度自動補償） |
|
YEH-HK-F |
特殊外殼（借鑒德國EH產品外殼） |
|
|
代碼 |
現場液位顯示 |
|
C |
超聲波液位計LCD 液晶顯示 （量程5米及以上） |
|
E |
超聲波液位計LCD 數碼顯示 （量程3米及以上） |
|
|
代碼 |
測量量程 （液位變化的深度） |
|
1 |
1 米 |
|
3 |
3 米 |
|
5 |
5 米 |
|
8 |
8 米 |
|
12 |
12 米 |
|
15 |
15 米 |
|
20 |
20 米 （特殊訂貨可達30米） |
|
|
代碼 |
供電電源 |
|
A |
24V DC |
|
B |
220VAC |
|
|
代碼 |
安裝連接 |
|
6 |
標準 M66*2 螺紋連接 （標配安裝螺母） |
|
5 |
法蘭連接 DN50 |
|
8 |
法蘭連接 DN80 |
|
9 |
法蘭連接 DN100 |
|
0 |
法蘭連接 特殊要求定做，文字注明規格 |
|
|
代碼 |
儀表結構 |
|
Y |
一體化 （僅限 24V DC 供電） |
|
F |
分體式 （默認220V AC 供電 可選 24VDC 電） |
|
|
代碼 |
探頭材質 （與介質不接觸） |
|
8 |
標準 |
|
9 |
PTFE （耐強酸、強堿、鹽腐蝕） |
|
|
代碼 |
輸出信號 |
|
B |
標準 4~20mA |
|
E |
4~20mA+繼電器 （高、低點） |
|
R |
RS 485 通訊 |
|
S |
4~20mA+Hart 協議通訊 |
|
|
代碼 |
產品等級 |
|
1 |
標準普通型 |
|
5 |
防爆本安型 |
|
YEH-HK |
C |
5 |
A |
6 |
Y |
8 |
B |
1 |
選型舉例 |
