YEH-KJ-F防腐二線制超聲波液位計采用超聲波脈沖原理進行非接觸式的測量，是一種非接觸式、高可靠性、高性價比、易安裝維護的物位測量?jī)x器。它不必接觸介質就能滿足大部分物位測量要求，集液位水位測距顯示變送等功能于一體，被測介質幾乎不受限制，可廣泛應用于各種液體和固體物料高度的測量。
Q：超聲波液位差計和超聲波液位計有何差別？
（1）外觀形狀不同

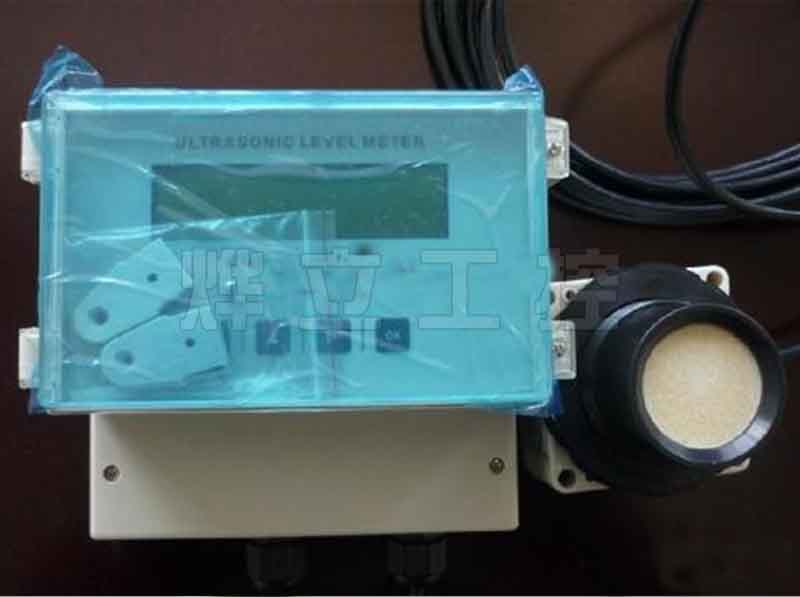

超聲波液位計，可分為一體式超聲波液位計（超聲波探頭和主機合為一體）與分體式超聲波液位計（超聲波探頭和主機獨自分開）；
超聲波液位差計，只有分體式超聲波液位差計（一臺超聲波主機配兩個探頭），兩個探頭分別用于不同現場工況，使用線纜把探頭和主機相連接。
（2）測量結果有不同
超聲波液位計是通過探頭測量整個液位值和探頭與液位的距離值；
超聲波液位差計是同時在主機屏幕上顯示兩個探頭測量的液位值，通過后臺計算兩個液位的差值后顯示在主機屏幕上。
（3）應用環境不同
超聲波液位計主要應用于我國市政、水利、環保教育行業測水位，石油化工企業行業測罐子里的液位高度；
超聲波液位差計應用于水處理廠進水口，測量粗格柵、細格柵以及前后的水位高低。也可以在砸門前后安裝，測量前后的水位差值，用來分析判斷開閘的時間。
注：一般來說，超聲波液位計和超聲波液位差計的區別在于，超聲波液位計可以通過超聲反射來測量某處液位的高度和距離。 超聲波液位差計實際上是兩個超聲波液位計分別測量?jī)蓚€(gè)液位點的值，然后輸入到同一個顯示表中進行減法計算，因此應根據其實際應用情況選擇使用哪種儀器。
燁立超聲波液位儀選型圖譜：
|
類型 |
二線制 |
四線制 |
|
內容 |
一體式 |
一體式 |
分體式 |
|
盲 區 |
0.25m?0. 8m (視測量范圍而定） |
|
測量精度 |
±0.3%FS* (標準條件*) |
|
分辨率 |
1mm |
|
儀表顯示 |
中英文顯示液位、距離、電流、回波波形、歷史曲線 |
|
供電電壓 |
DC12V?36V / 22mA |
DC12V?36V / 80mA 或 AC85V?265V / 5W |
|
模擬輸出 |
4?20mA環路電流輸出 負載小于400歐姆 |
4?20mA/bit12電流輸出 負載小于500歐姆 |
|
數字輸出 |
HART 5.0 (選配） |
RS485 接口 / Modbus-RTU 協議 |
|
開關量輸出 |
無 |
2路 |
4路 |
|
觸點功率 3A 250VAC / 5A 30VDC |
|
變送器材質 |
ABS |
鋁合金 |
ABS |
鋁合金 |
ABS |
|
探頭材質 |
普通防水ABS /耐腐蝕ETFE /也可定制聚四氟乙烯PTFE探頭 |
|
電氣接口 |
PG9 接口 |
M20 X1.5 |
PG9 接口 |
M20X1.5 |
PG11 接口 |
|
過程接口 |
G2 (可定制G1 1/2) |
|
環境溫度 |
-20°C ~ +60°C；* |
|
過程溫度 |
-20°C?+90°C (超過+60°C需在訂購時注明要求） |
|
防水等級 |
IP65 |
IP67 |
IP65 |
IP67 |
IP65 |
|
常年處在潮濕環境下，建議在防水接頭、儀表蓋縫處涂玻璃膠 |
|
防爆等級 |
無 |
Exd[ia]IIBT6 |
無 |
Ex d[ia] IIBT4 |
無 |
|
過程壓力 |
0.8?3bar /海拔小于2000米 |
