插入式電磁流量計的結構及外形尺寸
（1）電磁流量計傳感器的結構及外形尺寸
傳感器主要由檢測探頭，安裝法蘭和接線盒（對分體式安裝）等組成。傳感器外形為一帶安裝法蘭的圓柱體，柱腔內裝有用于激勵電磁場的勵磁線圈，導磁鐵芯和兩個與流體接觸的電極。

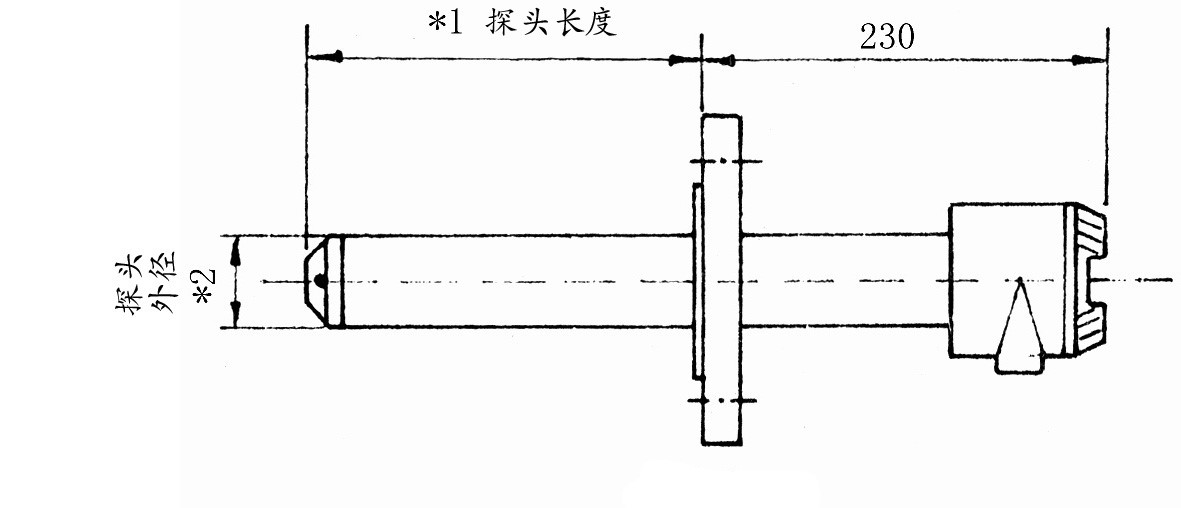

插入式電磁流量計外形尺寸

傳感器和轉換器的連接方式分一體式和分體式，上圖為分體式，轉換器和傳感器安裝在一起為一體式，傳感器的尺寸見下表1。

（2）電磁流量計的選用
傳感器形式的選用，可根據現場條件選擇。如傳感器可能或長期浸于水中，可選用潛水式，一般情況下可選用分體式。如果環境、位置較好，可選用一體式。如需在線拆裝或需清洗電極的場合，可選用帶壓拆裝式。下表1為各型號傳感器的尺寸和使用場合。

表1傳感器的尺寸和選用

型號 (按探頭長度分)	使用鋼管口徑（mm）	使用水泥管口徑（mm）	安裝方式	可否帶壓拆裝	防護等級	探頭外徑（mm）
YLCDL120	100～300	／	法蘭連接	不能	IP65或IP68	40
YLCDL240	400～1000	300～500	法蘭連接	不能	IP65或IP68	40
YLCDL360	800～2000	500～1000	法蘭連接	不能	IP65或IP68	40
YLCDL480	200～1600	1000～2000 200～300	法蘭連接法蘭連接帶閥門	不能能	IP65或IP68 IP68	40
YLCDL600	400～2000	300～1000	法蘭連接帶閥門	能	IP68	40

注：杭州燁立科技有限公司專業生產插入式電磁流量計的實力廠家，"燁立工控" 電磁流量計品牌保障。小編建議你選擇杭州燁立科技有限公司電磁流量計！

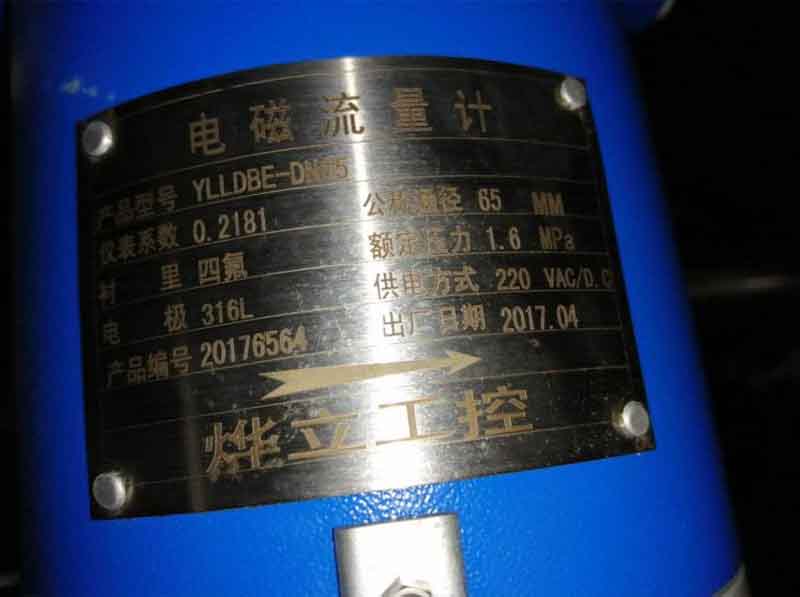

燁立工控電磁流量計標牌

插入式電磁流量計特點：
• 插入式電磁流量計在大管道流量檢測中，具有絕對的安裝優勢與價格優勢。
• 轉換器采用優化設計，結構緊密，容易電氣安裝，轉換器和傳感器具有互換性，可自由變更測量范圍（0.5m/s～10m/s）。
• 轉換器和傳感器具有兩種防護等級及安裝方式，有適用于潛水安裝的IP68等級。
• 適用于水、污水、酸、強堿等導電率在5μs/cm以上的液體流量檢測，特別適用于供排水管道的流量測量。
• 流量的測量只與插入深度有關，故該流量計通用性廣、互換性強，一種型號就可適用于多種規格管道的流體測量要求。

插入式電磁流量計測量系統的組成
一套完整的YLCDL型插入式電磁水流量計測量系統由傳感器和智能轉換器兩部分組成，根據防護等級及參數設定形式不同分有傳感器與轉換器一體式安裝，傳感器與轉換器分離式安裝兩種形式。
（1）一體式安裝是把傳感器和轉換器通過內部連線連接在一起，組成一整體，直接輸出與流量成線性關系的電流信號。這種方式在出廠時就已做好，并根據用戶要求，各參數已全部調整好。
（2）分體式安裝是把傳感器和轉換器通過外部屏蔽電纜連接，由這兩部分組成一臺完整的電磁流量計。轉換器各參數可根據用戶的要求及工藝數據調整好各參數，這種方式可適用于潛水等場合。

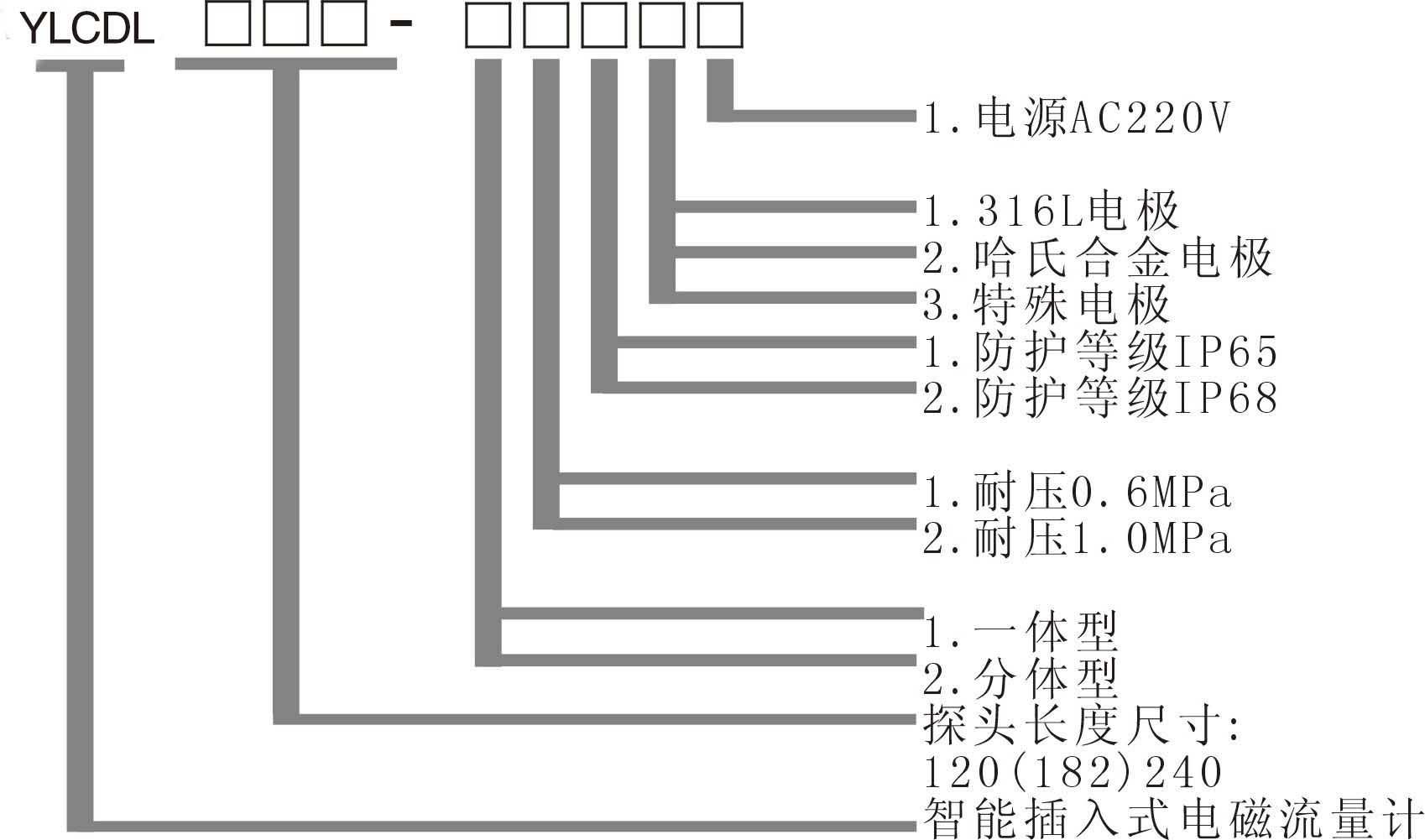

燁立電磁流量計選型參考
