超聲波料位計量程代表的是這個料位計能測量的最大范圍,反映的是換能器的靈敏度。也就是說，量程越大,靈敏度越高。大部分廠家標稱的量程都是針對平整液面來說，但在實際測量的時候，液位波動,表面有漂浮物,測量的固體料位,有粉塵,有蒸汽,這些都是有可能導致量程不能達到標稱值的。比如50m量程的設備，如果測玉米的時候,實際只能測到20m。
盲區也稱死區,超聲液位計測量不到的一段距離，它是由于超聲換能器的余震造成的。比如盲區30cm,也就是說，在液面跟探頭的距離小于30cm的時候,將會出現不能測量的情況。那么相同量程的產品，盲區越小,說明這個換能器的設計越好;對一些密閉罐體或者短量程的測量來說，安裝會越方便。因此盲區成為相同量程產品衡量換能器做得好壞的一個重要指標。

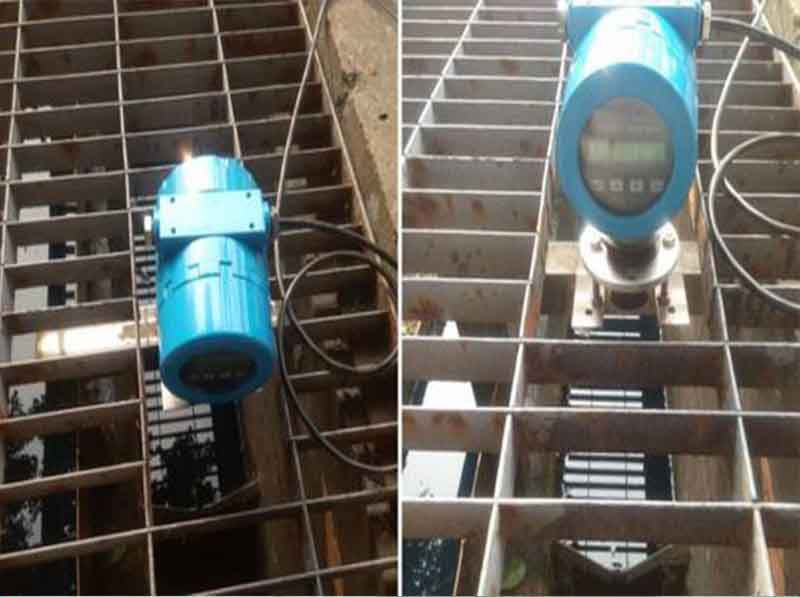

注：上圖是國產防爆超聲波液位計，同時杭州燁立科技有限公司也代理超聲波進口液位計E+H，歡迎咨詢。
超聲波液位計變送器現場使用時的安裝注意事項
（1）垂直：換能器安裝的時候，要保證換能器的發射面與被探測的平面平行，這樣聲波就可以垂直發射到被測物體表面，保證最大的能量返回。如果現場環境有蒸汽，容易形成水珠附在探頭的表面，并且探頭的量程比實際測量的距離大很多時，可以傾斜3°左右，這樣可以避免水珠結水的影響。

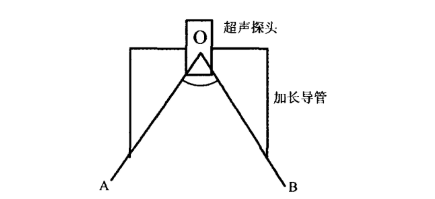

（2）盲區：:最高液位到超聲液位計探頭表面的距離應大于探頭的盲區。這里需要注意的是:盲區是在比較理想的狀態下測得的,因此如果安裝的是封閉的灌體,那么盲區值最好加大20%;如果因?yàn)橐何粫?huì)攪動,用了很長的導管來安裝,那么盲區值最好也加大20%,以避開盲區。通常都會用加長導管的方式來避開盲區。在利用加長導管安裝的時候，必須保證角度AOB>探頭的銳度角。
（3）罐壁和障礙物：如果罐壁是光滑的,并且液位降低的時候,不會出現掛料的情況，大部分在距離灌壁30cm的位置安裝就可以;如果灌壁是粗糙的，探頭安裝的位置要遠離灌壁。灌底如果不是平面的，那么在零液位的時候可能出現誤測;如果是圓錐型底面,就可以考慮把探頭安裝在圓錐頂點正上方位置,對于圓型的橫桿,只要距離超過1 m,直徑不超過5 cm,影響不大，否則盡量避開;但對平面的橫桿，灌壁有直角的情況,也要盡量避開。
（4）有攪拌和波動：如果有攪拌或者波動的場合，可以用加長導管安裝。導管直接伸入液位底面，導管的直徑只要大于探頭的輻射面即可,但要保證導管的內壁光滑,并且液位升降過程中不掛料,管內液位和管外一致。如果是大量程不適合用導管安裝的,可以減小量程使用,具體減小多少要看波浪的大小。
