超聲波物位計_超聲波外貼液位計_超聲波物液位計
來源： 燁立工控作者： 小楊點擊數： 次時間：2025-10-22
超聲波物位計的超聲波信號由超聲波探頭發出，經液體或固體物料表面反射后折回，由同一個探頭接收，測量超聲波的整個運行時間，從而實現物位的測量。由于其不必接觸工業介質就能滿足大部分物位測量要求，從而徹底地解決了壓力式、電容式、浮子式等傳統測量方式帶來的纏繞、堵塞、泄露、介質腐蝕、維護不便等缺點。在石油、礦業、發電廠、化工廠、水處理廠、污水處理站、農業用水、環保監測、食品（釀酒業，飲料業、添加劑、食用油、奶制品）、抗洪防汛、水文監測、明渠、空間定位等許多行業有著廣泛應用。
注：超聲波物液位計是超聲波液位計和超聲波料位計的總稱。
超聲波物位計的原理

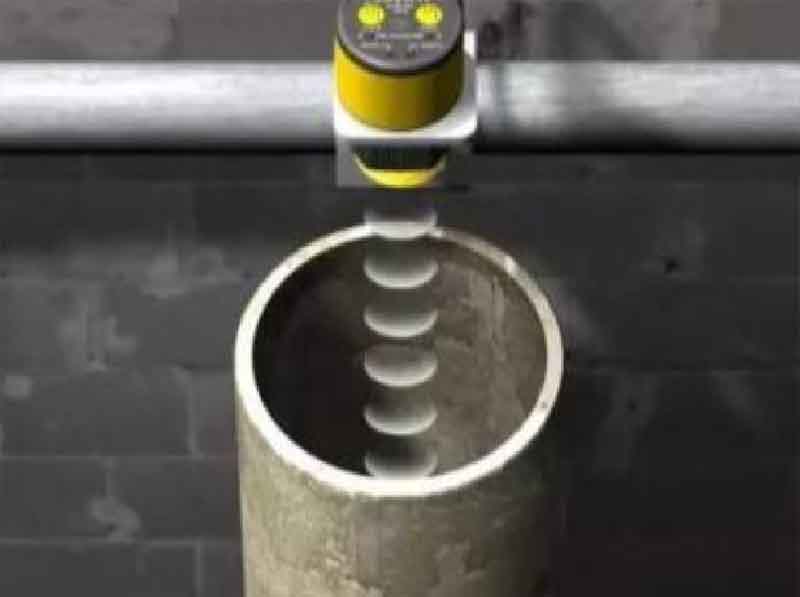

超聲波物位計主要利用回波測距技術進行工作的。超聲波物位計的探頭（又稱換能器）發出超聲波脈沖信號，并與介質界面產生接觸，經反射后再回到探頭進行接收處理，探頭則根據測出的超聲脈沖從發射到接收的時間以及介質中的聲速從而求得探頭到介質的距離，即得出物位高度。
超聲波物位計的分類：
（1）一體式超聲波液位計：控制器和探頭一體化。
（2）分體式超聲波液位計：控制器和探頭通過纜線相鏈接，獨子分開。
（3）超聲波外貼液位計：智能型外貼式超聲波液位計測量時將超聲波探頭安裝于被測容器外壁的正下方（底部），無需開孔，安裝簡易，不影響現場生產，可實現對高溫，高壓密閉容器內各種有毒物質，各種純凈液體的精確測量。儀器采用隔爆設計，滿足防爆要求。主要用于帶壓力、腐蝕性、劇毒、易燃爆、高純度、無雜菌等液體的液位測量。

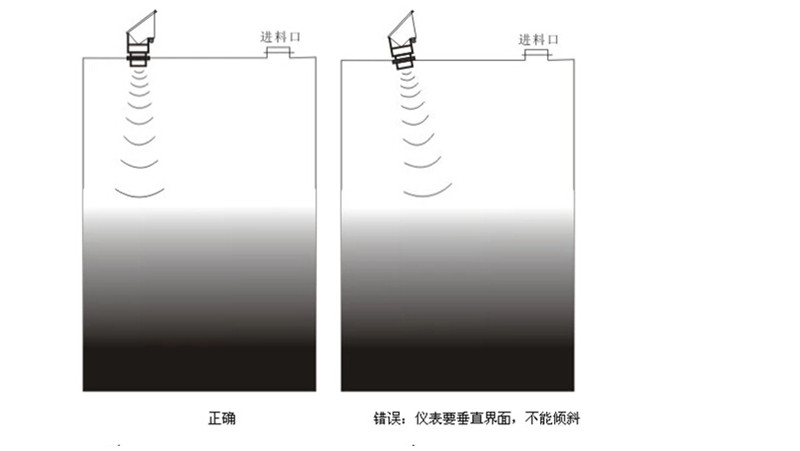

超聲波液位計安裝示意圖：
