液位傳感器_液位變送器3051_液位傳感器工作原理
來源： 燁立工控作者： 小楊點擊數： 次時間：2025-10-22

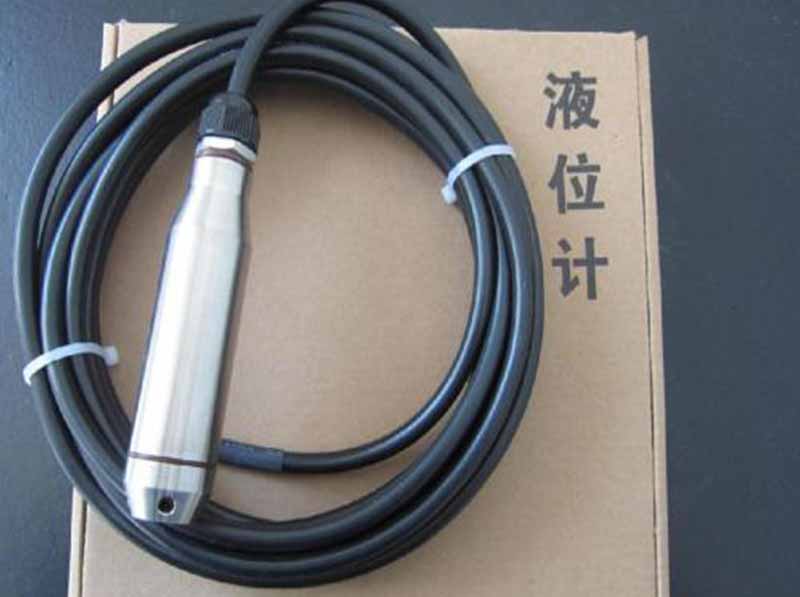

液位傳感器是一種常見的傳感器，主要應用于石油化工，制藥，電力等系統，能夠?qū)Ω鹘橘|(zhì)的液位進行測量。液位傳感器結構精巧，安裝靈活，為用戶提供了方便的液位檢測方案。
一、液位傳感器技術參數：
量程：-0.1MPa～60MPa 內任量程，最小量程為500Pa
準確定等級：0.2級（滿量程在 1kPa～60MPa 內）
0.5級（滿量程在 500Pa～60MPa 內）
負載能力：電流輸出型≤ 500Ω；電壓型輸出阻抗250Ω
介質溫度：-20℃～80℃
環境溫度：-20℃～+80℃
供電電壓：DC 24V(12V～32V)
非 線 性：± 0.2％F.S
遲滯性與可重復性：± 0.1％F.S 長期穩定性：± 0.1％F.S/y
熱力零點漂移：± 0.02％F.S/℃
響應時間：≤ 50ms
最大工作壓力：2倍量程
電氣連接：接線端子
過程連接：M20×1.5外螺紋/DN25法蘭連接 /其他
外部零件材料：普通不銹鋼 /316不銹鋼
殼體材料：鑄鋁外殼
防護等級：IP 65（EXdⅡCT6Gb）
二、液位傳感器工作原理：
常用靜壓測量原理：當液位變送器投入到被測液體中某一深度時，傳感器迎液面受到的壓力公式為：Ρ = ρ ·g·H + Po 式中：
P ：變送器迎液面所受壓力
ρ：被測液體密度
g ：當?shù)刂亓铀俣?br />
Po ：液面上的大氣壓
H ：變送器投入液體的深度
同時通過導氣不銹鋼將液體的壓力引入到傳感器的正壓腔，再將液面上的大氣壓 Po 與傳感器的負壓腔相連，以抵消傳感器背面的 Po，使傳感器測得壓力為： ρ ·g·H ，顯然，在已知ρ和g的情況下，通過測取壓力 P ，就可以得到液位深度。
三、液位變送器3051選型參考：
|
WMB3051 |
規格代碼 |
說明 |
|
|
O- |
|
|
|
|
|
不防爆 |
|
|
B- |
|
|
|
|
|
防爆
|
|
|
|
P |
|
|
|
|
防護型鑄鋁外殼
|
|
|
|
|
A |
|
|
|
4-20mA<>（二線制）
|
|
|
|
|
V1 |
|
|
|
0-5V
|
|
|
|
|
V2 |
|
|
|
0-10V
|
|
|
|
|
R |
|
|
|
RS485
|
|
|
|
|
|
G- |
|
|
表壓
|
|
|
|
|
|
|
Z |
|
LCD顯示（僅限于4-20mA輸出產品）
|
|
|
|
|
|
|
E |
|
LED顯示（僅限于4-20mA輸出產品）
|
|
|
|
|
|
|
|
G |
螺紋M20×1.5（默認可不選）
|
|
|
|
|
|
|
|
F |
法蘭安裝（DN25)
|
